Технологические возможности изготовления печатных плат

Проектируя и заказывая у нас печатные платы, заказчик должен понимать и учитывать наши технологические требования и возможности производства (так называемый стандарт приемки заказов). Мы ориентируемся на международный стандарт IPC-А-600F описывающий критерии приемки печатных плат. Наше производство обеспечивает изготовление печатных плат для ручной и автоматической пайки, а также SMT технологий, с технологическими и инженерными показателями, которые отвечают требованиям ГОСТ Р 53429-2009, ГОСТ 23752-79, а также международного стандарта IPC-A-600.

Размеры печатных плат, мм

Топология

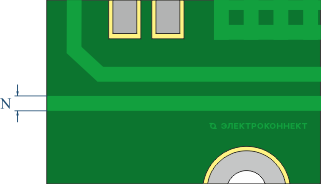

Минимальная ширина проводника, элемента топологии (полигон, текст), мм

	Толщина фольги	Стандарт	Предел
N	12 мкм	0,100	≤ 0,075
	18 мкм	0,125	≤ 0,100
	35 мкм	0,175	≤0,150
	50 мкм	0,300	‹ 0,300
	70 мкм	0,300	‹ 0,300
	105 мкм	0,350	‹ 0,350

Минимальный зазор проводника/площадки, мм

	Толщина фольги	Стандарт	Предел
O	12 мкм	0,100	≤ 0,075
	18 мкм	0,125	≤ 0,100
	35 мкм	0,175	≤0,150
	50 мкм	0,270	‹ 0,270
	70 мкм	0,300	‹ 0,300
	105 мкм	0,350	‹ 0,350

Минимальные параметры сетчатого полигона (ширина линии / расстояние между линиями), мм

	Толщина фольги	Стандарт	Предел
P/P	12 мкм	0,250 / 0,250	0,200 / 0,200
	18 мкм	0,250 / 0,250	0,200 / 0,200
	35 мкм	0,275 / 0,275	0,225 / 0,225
	50 мкм	0,300 / 0,300	0,275 / 0,275
	70 мкм	0,325 / 0,325	0,325 / 0,325
	105 мкм	0,350 / 0,350	0,350 / 0,350

Минимальный зазор от полигона до площадки и/или проводника, мм

	Толщина фольги	Стандарт	Предел
H	12 мкм	0,200	0,150
	18 мкм	0,200	0,150
	35 мкм	0,200	0,175
	50 мкм	0,270	0,270
	70 мкм	0,300	0,300
	105 мкм	0,350	0,350

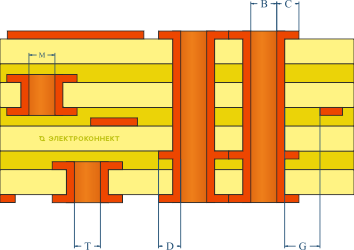

Металлизированные отверстия, мм

на схеме		стандарт	предел
B	Отношение диаметра минимального металлизированного отверстия к толщине печатной платы	до 1:6 при толщине ПП ≤ 3,0	до 1:10 при толщине ПП ≤ 1,5
	Минимальное металлизированное отверстие	0,250	0,200
	Максимальное металлизированное отверстие	4,5	не ограничено
С	Минимальный поясок металлизированного отверстия Толщина фольги:
	12 мкм	0,125	≤ 0,075
	18 мкм	0,150	≤ 0,125
	35 мкм, 50 мкм	0,200	≤ 0,150
	70 мкм, 105 мкм	0,250	0,200
D	Минимальный поясок площадки внутреннего слоя	0,200	0,100
M	Слепые переходные отверстия	—	0,200 - 0,500
T	Глухие переходные отверстия	—	диаметр = глубине + 0,100 мм
	Допуск на монтажные и переходные отверстия до 4,8 мм включительно	п. 5.3.4 ГOCT P 53429-2009	по согласованию
G	Отступ элементов топологии от края металлизированного отверстия	0,250	0,200

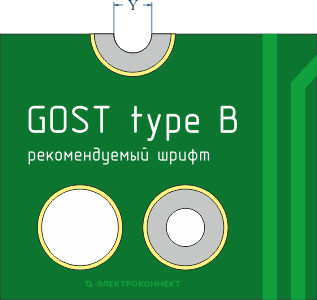

Y	Диаметр металлизированного полуотверстия	0,600 - 5,000	0,400

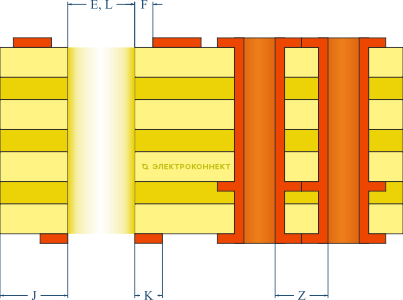

Неметаллизированные отверстия, мм

на схеме		стандарт	предел
F	Минимальное расстояние от края неметаллизированного отверстия (паза, выреза, окна) до элементов топологии (проводники, площадки, полигоны)	0,250	0,200
Z	Минимальное расстояние между краями отверстий	0,250	0,200
K	Минимальный поясок неметаллизированного отверстия	0,300	0,200
E	Наибольшее неметаллизированное отверстие, выполняемое тентированием (на этапе сверловки)	3,5	3,5
L	Наибольшее неметаллизированное отверстие, выполняемое фрезеровкой	не ограничено	не ограничено
J	Минимальный зазор от края неметаллизированного отверстия до края платы	0,300	0,250
	Допуск на неметаллизированные отверстия диаметром более 4,8 мм	Н14 ГОСТ 11284	по согласованию

Слотовое сверление

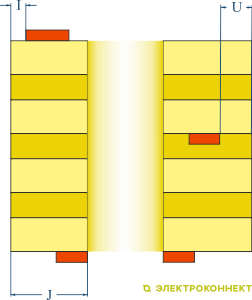

Фрезеровка печатной платы, мм

на схеме		стандарт	предел
I	Отступ элементов топологии от контуров платы для внешник слоев	0,300	0,200
U	Отступ элементов топологии от контуров платы для внутренних слоёв МПП	0,500	0,400
I	Отступ элементов топологии от контуров платы для алюминиевых плат	0,700
J	Отступ неметаллизированного отверстия от края платы	0,300	0,250
	Допуск на внутренние пазы и окна	+0,250 -0	+0 -0,100

Скрайбирование, мм

на схеме		толщина платы
		0,5 мм	1,0 мм	1,5 мм	2,0 мм
I	Отступ элементов топологии от контуров платы для внешник слоев	0,350	0,400	0,500	0,700
U	Отступ элементов топологии от контуров платы для внутренних слоёв МПП	0,350	0,400	0,500	0,700
I	Отступ элементов топологии от контуров платы для алюминиевых плат	0,700

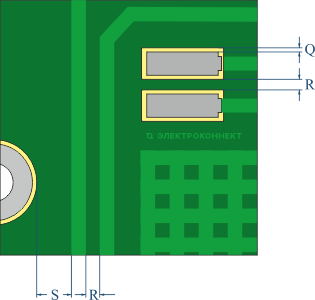

Паяльная маска LPI, мм

Для цветной (не зеленой) паяльной маски переходные отверстия диаметром 0,4 мм и меньше рекомендуется закрывать паяльной маской.

на схеме		стандарт	предел
R	Минимальная ширина полоски маски	0,200	0,100
S	Минимальный отступ от проводника до края маски	0,100	0,05
Q	Минимальный отступ от площадки до края маски	0,100	0,05
	Толщина паяльной маски	0,01 - 0,02
	Цвет паяльной маски	зеленый	черный, белый, красный, синий

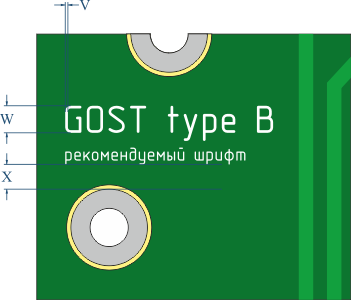

Маркировка печатных плат, мм

на схеме		стандарт	предел
V	Минимальная ширина линии маркировки	0,150	0,100
W	Минимальная высота символа маркировки	1,0	0,8
X	Минимальное расстояние от маркировки до паяемой площадки	0,200
	Допуск на положение маркировки относительно топологии платы, мкм	± 0,200
	Цвет маркировки	белый	черный

Финишные покрытия

Гальванические покрытия, мм

Заполнение отверстий компаундом, мм

Контроль качества
